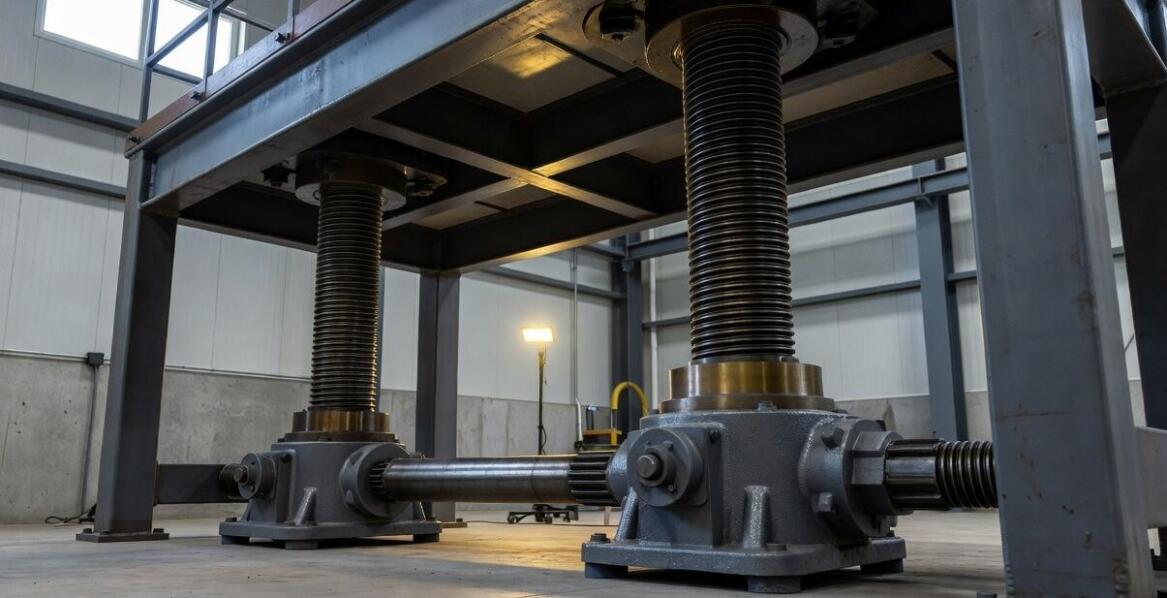

Dlaczego wielopunktowy śrubowy układ podnoszenia traci synchronizację podczas cyklu pracy

W układzie wielopunktowym nawet niewielka różnica w prędkości lub drodze poszczególnych napędów szybko powoduje przekoszenie podnoszonego stołu bądź platformy. To zjawisko pozostaje jednym z głównych wyzwań przy projektowaniu zaawansowanych maszyn przemysłowych, zautomatyzowanych linii montażowych oraz systemów pakujących. Z pozoru minimalny błąd pozycjonowania na jednym narożniku rozległej ramy wywołuje naprężenia, które błyskawicznie przenoszą się na całą konstrukcję nośną. Asymetria ruchu narasta skokowo podczas trwania każdego cyklu pracy, zwłaszcza gdy warunki obciążenia zmieniają się dynamicznie lub środek ciężkości ładunku ulega przesunięciu. Niewychwycona w porę nierównomierność prowadzi do groźnego blokowania mechanizmów, przyspieszonego zużycia elementów tocznych i ostatecznie do awarii maszyny. Przewidywanie zachowania układu wymaga analizy wszystkich czynników zakłócających płynność podnoszenia.

Mechaniczne źródła rozjazdu w układach napędowych

Trudności z utrzymaniem równego poziomu podnoszenia wynikają zazwyczaj z fizycznych ograniczeń komponentów oraz specyficznych warunków ich zabudowy. Zmienne tarcie między śrubą a współpracującą nakrętką, nierówne mocowanie elementów napędowych oraz wahania sztywności ramy należą do głównych przyczyn utraty synchronizacji. Zmienna bezwładność ciężkich elementów ruchomych potęguje te różnice przy nagłej zmianie kierunku lub prędkości przesuwu. W rozbudowanych układach z wieloma napędami zawsze występuje również naturalny luz nawrotny. Wartość tego parametru zależy od wybranego modelu przekładni, zastosowanego gwintu i eksploatacyjnego zużycia. Niezależnie od specyfikacji sprzętowej nawet ułamki milimetrów różnicy na poszczególnych osiach prowadzą do zauważalnych odchyleń geometrycznych w trakcie wielogodzinnych cykli pracy.

Zminimalizowanie ryzyka zakleszczenia wymaga uwzględniania zachowania całej ramy pod docelowym obciążeniem roboczym. Właściwie dobrane podnośniki śrubowe zachowają wymaganą pozycję wysokościową, jeśli podstawa maszyny nie będzie ulegać trwałym lub sprężystym odkształceniom. Sztywność konstrukcji nośnej oraz precyzyjna współosiowość mocowań decydują o stabilności układu wielopunktowego w znacznie większym stopniu niż dokładność pojedynczego elementu wykonawczego. Jeśli stalowa rama wygina się asymetrycznie pod wpływem nierównomiernie rozłożonego ciężaru, napęd musi fizycznie pokonać nieco dłuższą drogę użyteczną, co trwale zaburza kinematykę.

Zastosowanie solidnego prowadzenia liniowego oraz zwiększenie ogólnej sztywności platformy skutecznie redukują ryzyko błędu pozycjonowania. Stabilnie zamontowane wsporniki mechaniczne przejmują szkodliwe siły poprzeczne, co odciąża napędy główne. Odpowiednia architektura mechaniczna warunkuje równomierność ruchu we wszystkich punktach podnoszenia, chroniąc gwinty nośne przed zgubnym wyginaniem.

Granice elektronicznej kompensacji błędów

Sterowanie oparte na aktywnym sprzężeniu zwrotnym często traktuje się w branży jako uniwersalne rozwiązanie problemów z precyzyjnym pozycjonowaniem. Zaawansowane algorytmy korygujące w sterownikach skutecznie ograniczają błąd synchronizacji tylko w idealnych sytuacjach, gdy każda oś systemu pracuje w zbliżonych warunkach obciążenia. W przypadku asymetrii sił różnice mechaniczne szybko dominują nad sygnałem korygującym, doprowadzając do sytuacji, w której silnik próbuje na siłę pokonać opór przekoszonej ramy. Optymalizacja parametrów pracy, obejmująca redukcję luzów konstrukcyjnych i utrzymanie stałego współczynnika tarcia, pozostaje kluczowa dla bezawaryjności układu. Fizyczna synchronizacja elementów za pomocą stalowych wałów łączących skutecznie omija programowe wady systemów kompensacji.

Narastająca utrata równego poziomu w systemie wielopunktowym daje bardzo specyficzne objawy, łatwe do zaobserwowania podczas cyklu pracy maszyny. Wstępna diagnostyka najczęściej wykazuje różne czasy dojazdu poszczególnych narożników platformy do pozycji końcowej oraz wyraźnie szarpane zatrzymywanie ruchu. Podczas podnoszenia lub opuszczania ładunku z maszyny dobiega nienaturalny, zgrzytliwy hałas, wskazujący na występowanie silnych bocznych naprężeń w prowadnicach. Głębokie ślady przeciążenia na elementach nośnych oraz regularnie podwyższony pobór prądu przez silniki stanowią wyraźny sygnał ostrzegawczy. Zignorowanie tych pozornie niegroźnych symptomów skutkuje uszkodzeniem przekładni ślimakowych lub całkowitym zerwaniem gwintów.

Elektronika przemysłowa nie potrafi trwale zrekompensować fizycznych przekoszeń bazowej konstrukcji nośnej maszyny. Niestabilność stalowej ramy i brak współosiowości mechanizmów wprowadzają losowe błędy pozycjonowania, których nie wyeliminuje program sterujący.

Utrzymanie idealnego poziomu w wielopunktowych układach podnoszenia wymaga przemyślanego dopracowania detali inżynieryjnych w początkowej fazie koncepcyjnej projektu. Niedoskonałości tolerancji montażowych lub zmienne warunki temperaturowe można korygować za pomocą czujników pozycji i responsywnych algorytmów sterowania. Jeśli jednak utrata synchronizacji wynika z niewłaściwej architektury napędu, programowa korekta parametrów maszyny okazuje się nieskuteczna. Wymaga to najczęściej zmiany koncepcji kinematycznej układu. Analizując stabilność konstrukcji nośnych, specjaliści z firmy Pivexin Technology zwracają uwagę na znaczenie mechanicznego sprzęgania osi. Wdrożenie fizycznej synchronizacji napędów za pomocą precyzyjnych wałów łączących oraz usztywnienie zewnętrznych elementów prowadzących trwale eliminuje problem przekaszania się platform. Zneutralizowanie luzów nawrotnych i szkodliwych naprężeń u samego źródła gwarantuje bezawaryjną pracę zautomatyzowanych linii produkcyjnych.
