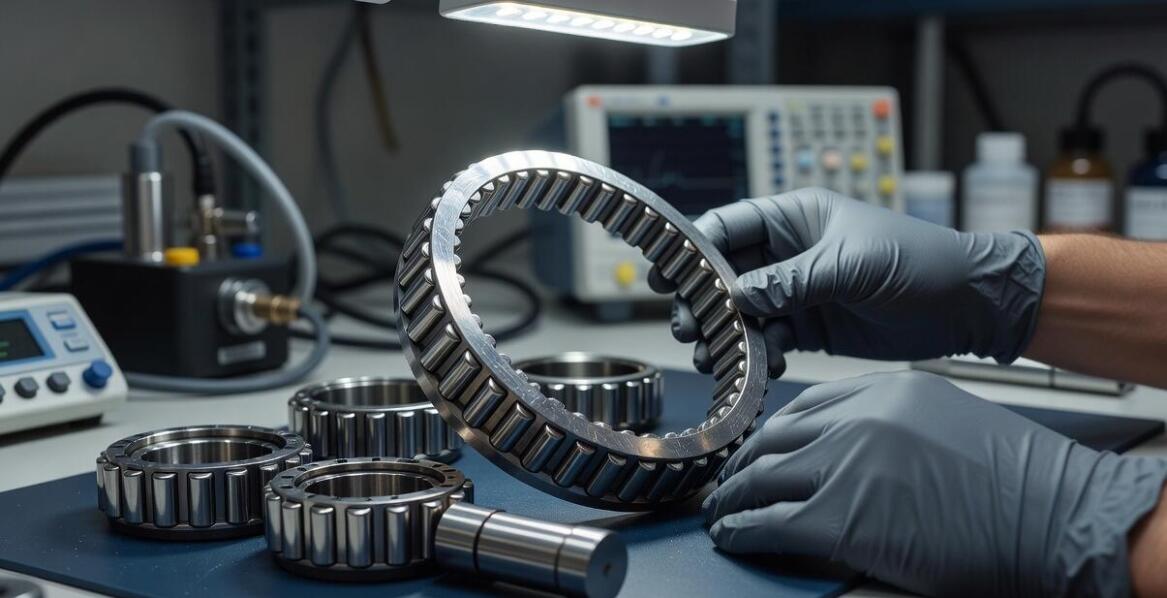

Kosz krzywkowy w pompach Delphi Common Rail a pulsacje ciśnienia i ślady zużycia

Spadek ciśnienia w szynie common rail oraz nierówna praca silnika na biegu jałowym często prowadzą diagnostów do wniosku o awarii pompy. W układach zasilania silników Diesla symptomy te bywają mylące. W pompach Delphi Common Rail typu DFP1 specyficzne objawy mogą wynikać wprost z budowy samego urządzenia, a nie z jego mechanicznego zużycia. Zrozumienie fizyki działania tych podzespołów ułatwia rzetelną ocenę stanu technicznego maszyn rolniczych, pojazdów budowlanych i ciężarówek.

Jak kosz krzywkowy generuje pulsacje ciśnienia?

Proces sprężania oleju napędowego w układach Delphi DFP1 odbywa się wewnątrz nieruchomej głowicy hydraulicznej. Na głowicy zamontowane są stalowe rolki osadzone na tłoczkach sekcji tłoczących. Otaczający je masywny kosz krzywkowy obraca się za sprawą napędu z paska lub łańcucha rozrządu silnika. Element ten posiada na wewnętrznej powierzchni wyprofilowane, precyzyjnie obrobione krzywki. Obracający się mechanizm naprzemiennie dociska rolki, zmuszając tłoczki do rytmicznego ruchu posuwisto-zwrotnego w cylindrach. Mechanika ta pozwala sprężyć paliwo do wartości sięgającej 1600 barów.

Każdy płat krzywki wywołuje pełny cykl ssania i tłoczenia. Wymusza to impulsowy charakter pracy całego układu. Konstruktorzy zastosowali w niektórych wersjach DFP1 dwie komory tłoczące przesunięte względem siebie o 45 stopni. Zabieg ten zmniejsza szczyty momentu obrotowego i łagodzi amplitudę pulsacji ciśnienia w szynie wtryskowej. Wewnątrz korpusu znajduje się łopatkowa pompa wstępna, która wytwarza ciśnienie transferowe wynoszące około 6 barów. Podzespół ten zapewnia stałe napełnianie sekcji wysokociśnieniowej paliwem transportowanym z baku.

Przekrój przepływu płynu do głowicy reguluje zawór IMV. Element ten reaguje na sygnały przesyłane ze sterownika silnika i dostosowuje wydatek do bieżącego zapotrzebowania jednostki napędowej. Prawidłowa budowa pompy wtryskowej Delphi obejmuje optymalne poprowadzenie strugi paliwa przez elementy robocze, a następnie skierowanie jej przewodem odprowadzającym do listwy.

Budowa Delphi a systemy Bosch i ślady zużycia

Rozwiązanie z koszem wewnętrznym wykazuje inną charakterystykę tłoczenia niż technologie stosowane w układach niemieckich. Pompa Bosch CP3 to trzytłoczkowa pompa promieniowa z monoblokiem, charakteryzująca się dużą płynnością podawania paliwa. Nowsza generacja Bosch CP4 wykorzystuje z kolei jeden lub dwa elementy wysokociśnieniowe napędzane przez własny wałek krzywkowy. Delphi DFP1 pozbawiono tradycyjnego wałka mimośrodowego, a proces sprężania odbywa się w obrębie stałej głowicy. Przesunięcie fazowe komór stabilizuje przepływ, ale praca układu pozostawia wyraźny impulsowy ślad podczas analizy parametrów na oscyloskopie.

Weryfikacja stanowiskowa szybko ocenia kondycję mechaniczną komponentów. Codzienna praktyka firmy Naprawa Pomp Wtryskowych i Wtryskiwaczy Jarosław Pawlik pokazuje, że uszkodzenia przeważnie obejmują bieżnię rolek w koszu krzywkowym oraz łopatki pompy wstępnej. Wyeksploatowana sekcja transferowa traci szczelność i gubi materiał ścierny. Opiłki metalu generowane przez pracujące łopatki docierają do strefy wysokociśnieniowej wraz z transportowanym paliwem. Twarde zanieczyszczenia powodują zacieranie kosza, zaworów wlotowych i wylotowych oraz głównych tłoczków, co unieruchamia układ wtryskowy.

Nieprawidłowości mechaniczne w obrębie pompy znajdują odzwierciedlenie w danych przesyłanych do systemu diagnostyki pokładowej OBD. Odczytuje się najczęściej kody błędów regulacji ciśnienia na szynie, skrajne korekty dawek na cylindrach oraz wahania ciśnienia transferowego. Wykonanie testu na stole probierczym precyzyjnie ujawnia zjawisko spadku wydajności przy zadanym obciążeniu obrotowym silnika.

Znajomość specyficznej konstrukcji kosza krzywkowego pomaga odróżnić naturalne pulsacje wynikające z budowy pompy od awarii sprzętu. Analiza działania pompy wstępnej i zaworu dawkującego IMV stanowi podstawę trafnej diagnozy przed demontażem części. Zrozumienie sposobu obiegu paliwa chroni przed kosztowną wymianą wciąż sprawnej sekcji tłoczącej. Wykluczenie problemów z zasilaniem niskociśnieniowym ułatwia ukierunkowanie prac bezpośrednio na zużyte mechanizmy dociskające.
